Аналоговый аудиопередатчик для передачи аудиосигналов на расстояние более 300 м

Что вам нужно знать о XT: LINE

Расширители звука trivum представляют собой профессиональные решения для передачи аудиосигналов на большие расстояния с использованием стандартных сетевых кабелей.

Trivum XT: LINE - это аудиопередатчик с аналоговыми входами . В сочетании с опционально доступным XR: LINE вы можете, например, передавать звук телевизора или проигрывателя компакт-дисков в техническую комнату с помощью кабеля CAT. Затем ресивер trivum XR: LINE пересылает аудиосигнал на усилитель или многокомнатную систему. Если источник или управляющее устройство подает сигнал запуска, этот сигнал передается на приемник.

• Расширяет аналоговые аудиосигналы до 300 м через стандартный сетевой кабель
• Переключатель заземления для разделения сигнального заземления
• Триггерный вход для любых напряжений постоянного / переменного тока от 5 до 24 В
• Светодиод для отображения рабочего состояния

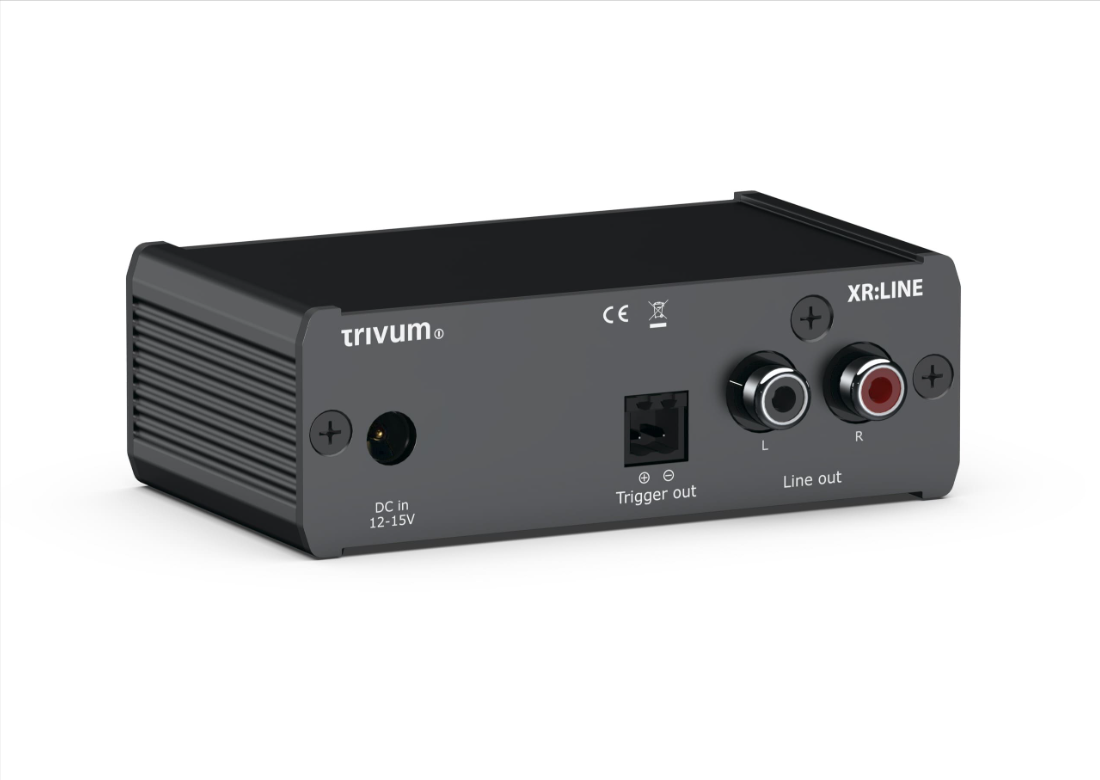

• Требуется адаптер trivum XR: LINE в качестве аудиоприемника для работы
• Необходимо использовать только один источник питания . Его можно подключить к приемнику или передатчику.

Особенности XT: LINE

Решение trivum Audio Extender имеет следующие преимущества по сравнению с прямым подключением (простые переходники или переходники с гальванической развязкой):

• до 300 метров
• . Активная симметричная передача сигналов (аудио + триггер + питание) является основой решения trivum Audio Extender.
• Отсутствие помех
• Симметричная передача звука сводит к минимуму помехи, вызванные помехами в кабельной трассе. Благодаря своим достоинствам это сложное техническое решение сегодня является стандартным для многих студий.
• Hum-Free
• Активной гальванической изоляции передатчик и приемник означает , что не может быть никакого цикла шума , вызванной разностью потенциалов.
• Нейтральный звук В
• отличие от решения, использующего пассивную гальваническую развязку с трансформаторами, бестрансформаторные цифровые изоляторы в тривиальном решении тонально лучше, потому что трансформаторы изменяют звук, ограничивая частотную характеристику и добавляя искажения. Изоляторы и операционные усилители, используемые в активных тройных расширителях, технически намного превосходят пассивные решения.
• Без задержки В
• отличие от продуктов, которые работают в IP-сетях, у тривиального решения нет задержки. IP-решения (радио или кабель) должны оцифровывать аудиосигнал, затем передавать данные пакетами по сети, а затем повторно собирать их в буфере, чтобы окончательно преобразовать их в аудиосигнал. Это занимает слишком много времени, например, для синхронной передачи звука по губам.
• Пусковой сигнал
• Триггерный сигнал беспотенциально передается от передатчика к приемнику. Напряжение регулируется до 12 В. Триггерный вход реагирует с высоким сопротивлением на напряжения от 5 до 24 В. После этого сигнал запуска поступает на приемник с нагрузочной способностью 12 В / 80 мА.
• Переключатель
• заземления Подъемник заземления предотвращает образование петель гула, поскольку он отделяет сигнальную землю от передатчика и приемника. Поэтому грунтовые подъемники должны быть активны по умолчанию. В редких случаях может быть полезно не активировать подъемник заземления: если контуры заземления не создают чрезмерных помех. Эти помехи (свист, гудение, дребезжание) вызваны нечистыми импульсными блоками питания или вставными блоками питания без заземления.
• Простое размещение В
• отличие от пассивной гальванической развязки с использованием трансформаторов, тривиальное решение не чувствительно к магнитным помехам. Поэтому адаптер можно размещать где угодно, в том числе в зоне источников питания.

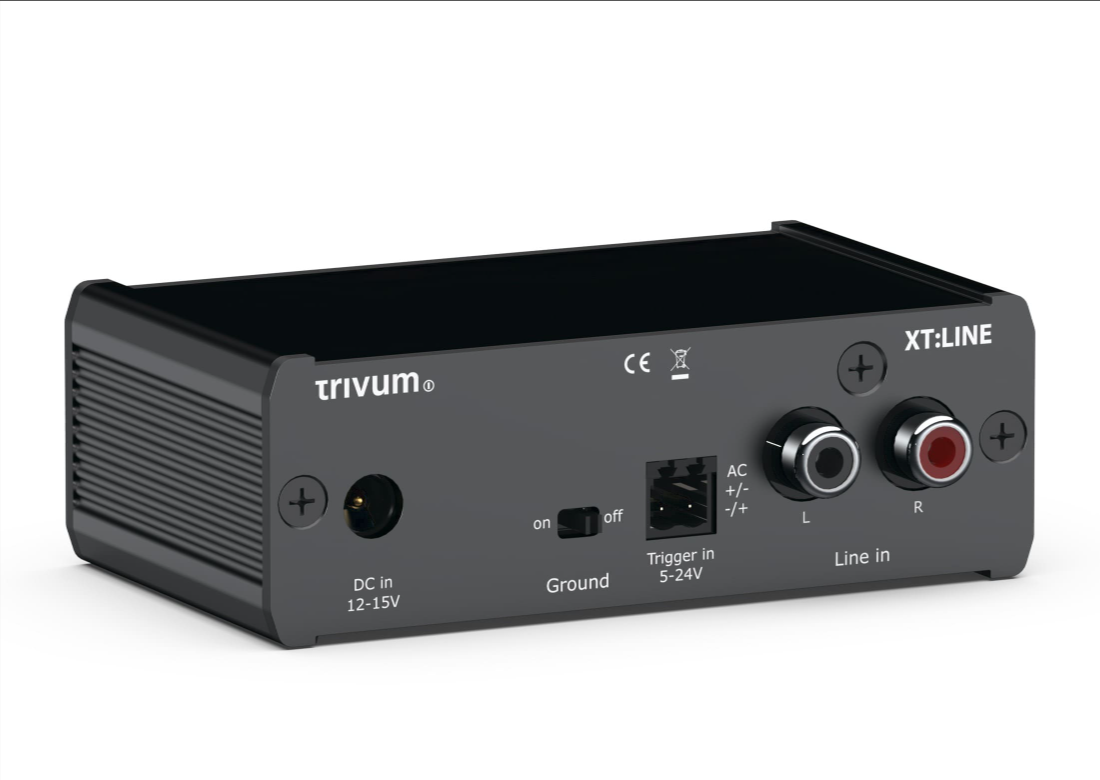

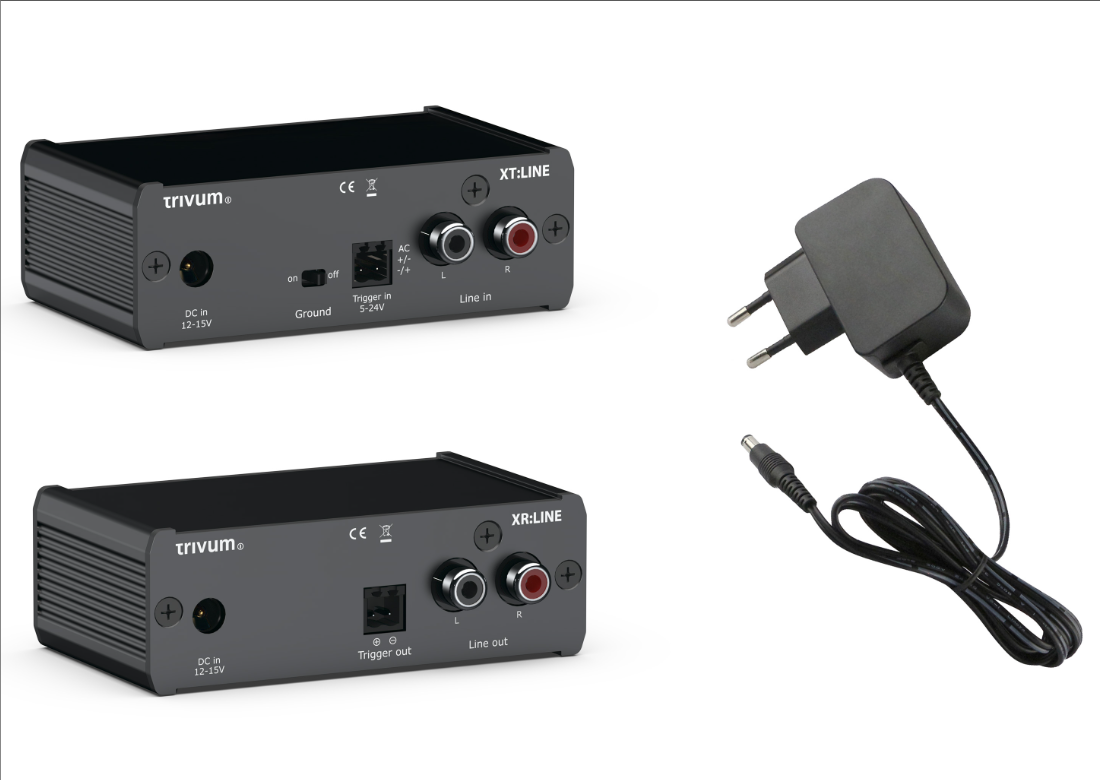

Подключения

• Вход
• 1x розетка для штекера DC Barrel (блок питания)
• 2x RCA (1x аналоговый стерео левый / правый)
• 1x 2-полюсная розетка с клеммной колодкой

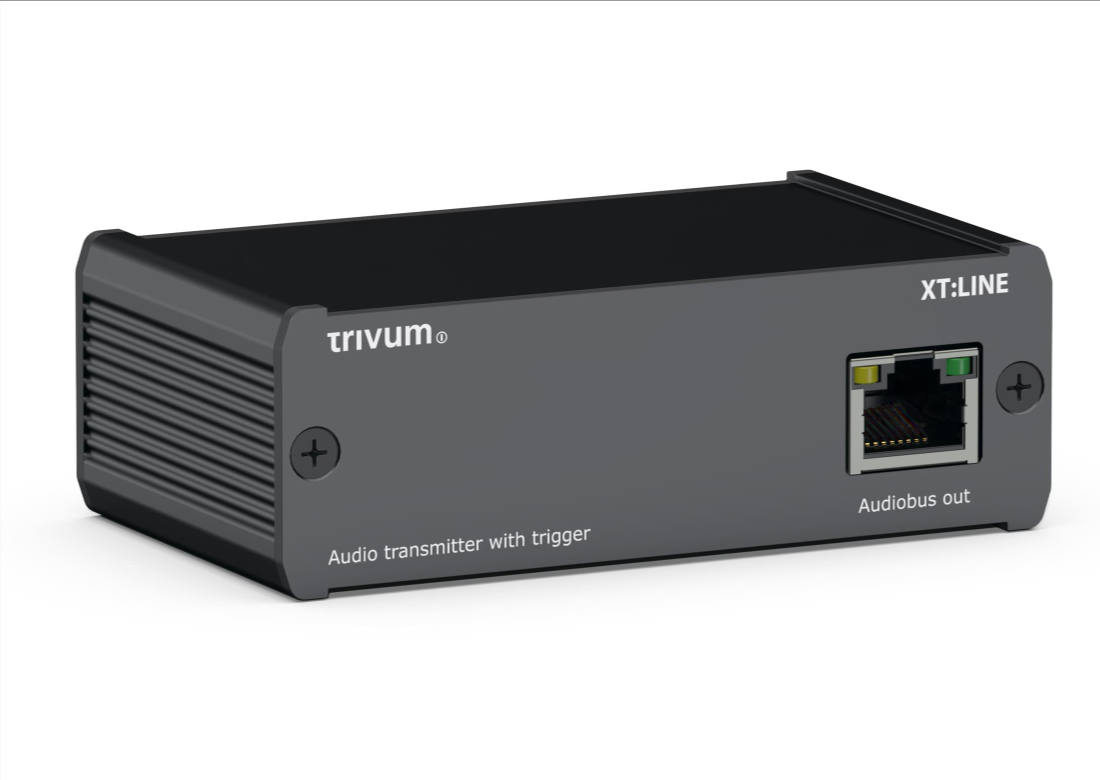

• Вывод
• 1x RJ45 (1x Audiobus с кабелем CAT 5/6/7 до 300 м)

Технические детали

• Рабочая температура: от 0 ° C до 50 ° C
• Рабочее напряжение: 12-15 В (подключите только один источник питания к передатчику или приемнику)
• Потребляемая мощность: при 12 В 65 мА
• Вход триггера: напряжение 5-24 В постоянного / переменного тока
• Черный цвет
• Вес: 0,116 кг
• Размеры (ШxГxВ): 95x55x32 мм

Объем поставки

• 1x trivum XT: LINE аналоговый передатчик звука
• 1x 2-контактная клеммная колодка для триггерного выхода

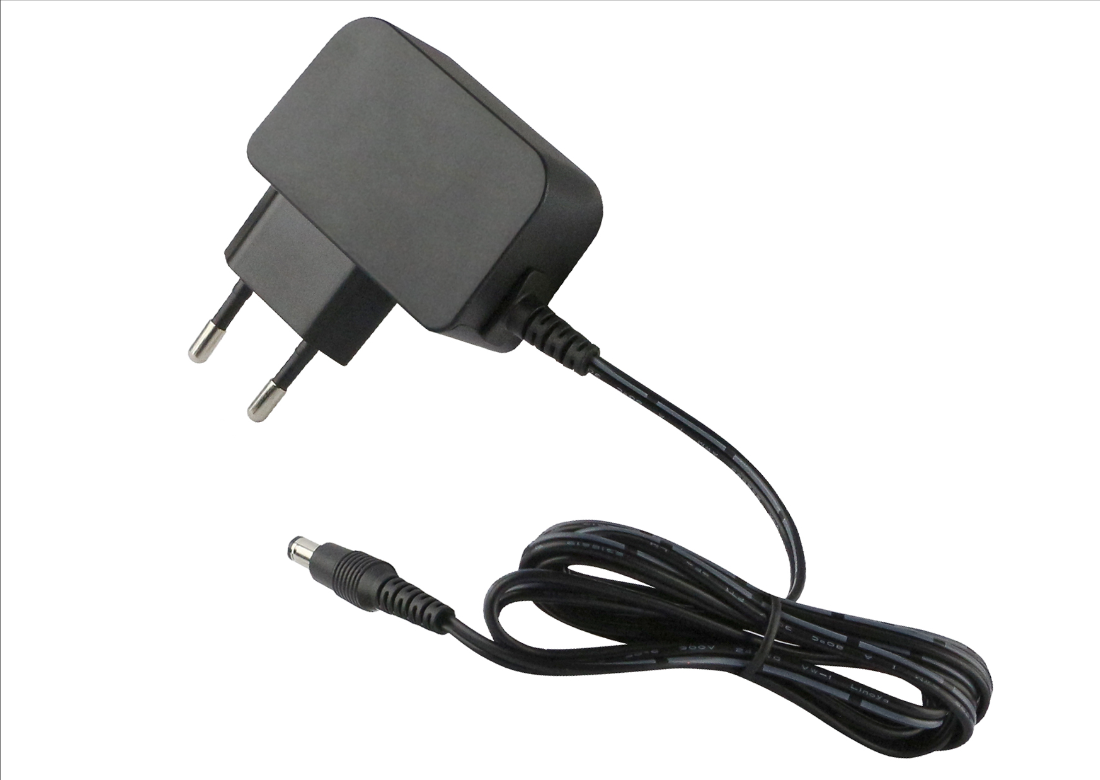

• Примечание : в комплект не входит блок питания на 15 В
• Примечание : аналогового аудиоприемника XR: LINE в комплекте нет.

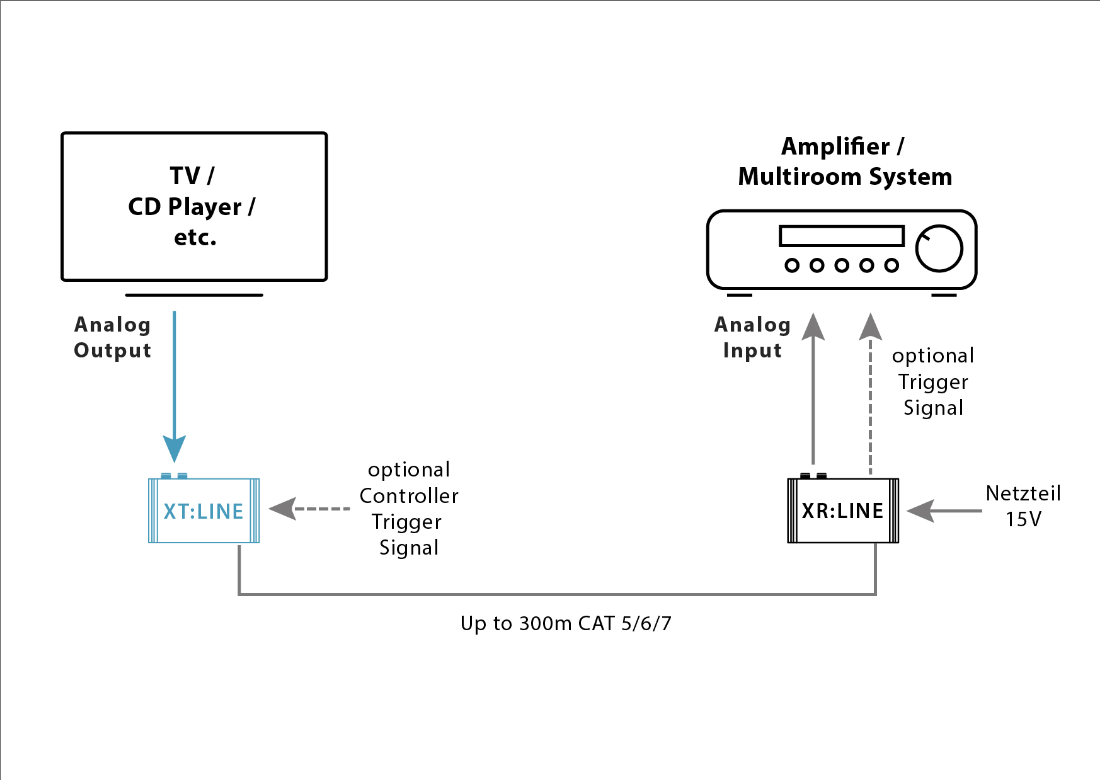

Пример подключения

1. Аналоговый линейный стереовход

2. Триггерный вход

3. Переключатель наземного подъемника

4. Выход Audiobus
